جریان کشی گوشی – تست جریان کشی چطور انجام می‌شود؟
جریان کشی گوشی به منظور تست و بررسی میزان جریان الکتریکی که گوشی موبایل در حالت های مختلف مصرف می‌کند صورت می گیرد همچنین از جریان کشی موبایل برای عیب یابی برد گوشی (مادربرد) و تشخیص مشکلات سخت افزاری استفاده می شود و در زمان تست جریان کشی گوشی در صورتی که گوشی مورد نظر جریانی غیر معمول را دریافت کند دچار مشکل جریان کشی شده است که برای تست جریان کشی گوشی به لوازم و ابزار تعمیرات موبایل نیاز دارید که شامل: منبع تغذیه، مولتی متر، کابل پاور، اسپری فریز، دوربین حرارتی ( غیر ضروری)، نقشه شماتیک، هیتر و هویه و … می شود که در ادامه به روش تست جریان کشی گوشی می پردازیم.
چرا تست جریان کشی موبایل را انجام میدهیم |
مراحل تست جریان کشی موبایل |
حالت‌های مختلف تست جریان کشی |
سؤالات متداول |
چرا تست جریان کشی موبایل را انجام میدهیم و جریان کشی باعث چه مشکلاتی می شود:
1- جریان کشی گوشی به صورت غیرعادی نشان از مشکلات جدی در برد و مادر برد گوشی دارد که این مشکلات باعث صدمه زدن به قطعات موبایل می گردد برخی از کاربرد های تست جریان کشی گوشی شامل موارد زیر می گردد:
2- تحلیل مدار شارژ گوشی یا مصرف باتری غیرمعمول و بیش از اندازه که می‌تواند به دلیل مشکل در نرم‌افزار یا سخت‌افزار گوشی که یکی از دلایل آن جریان کشی گوشی است.
3- خرابی قطعات موبایل در بخش‌هایی مثل قطعات الکترونیکی برد، آی‌سی ها، خطوط تغذیه، یا خازن ها، سولفاته شدن برد، کثیفی، وجود قلع اضافه و قلع مردگی در قسمت‌های مختلف برد گوشی که باعث اتصال کوتاه می‌شود که این عوامل باعث جریان کشی بیش از حد برد می شوند.
4- مشکلات شارژ گوشی که یکی از آنها عدم شارژ صحیح گوشی است.
5- بررسی روشن شدن گوشی یا جریان کشی گوشی در حالت خاموش.
در ادامه مطلب تست جریان کشی گوشی با جدول تشخیص سریع جریان‌ها را برای شما آماده کرده ایم تا در صورتی که با تست جریان کشی آشنایی دارید در سریعترین زمان ممکن بتوانید مشکل را بیابید.
تست جریان کشی گوشی با جدول تشخیص سریع جریان‌ها
| وضعیت گوشی | جریان نرمال | تفسیر |
|---|---|---|
| وصلی (خاموش) | ۰ – ۰٫۰۳ آمپر | نرمال |
| جریان بالا در خاموشی | ۰٫۱ آمپر یا بیشتر | شورت در تغذیه |
| مسیر روشن شدن مشکل داره | ۰٫۰۲ – ۰٫۰۵ آمپر | جریان بالا نرفته، مشکل در آی‌سی پاور یا کلید پاور |
| پرش سریع به ۰٫۵ – ۱ آمپر | ۰٫۶ – ۱٫۰ آمپر | نرمال؛ گوشی روشن شده |
| نوسان یا افت ناگهانی جریان | مقدار بالا با نوسان یا افت | آی‌سی تغذیه یا CPU مشکل داره |
| جریان ثابت بالای ۱٫۵ آمپر | ۱٫۸ یا بیشتر | مصرف بیش از حد؛ احتمال اتصال یا خرابی آی‌سی |
| بدون جریان حتی بعد از پاور زدن | ۰ آمپر | قطع بودن مسیر B+، یا آی‌سی تغذیه سوخته |
لوازم تعمیرات مورد نیاز برای تست جریان کشی موبایل
برای انجام تست جریان کشی گوشی به لوازم تخصصی تعمیرات موبایل نیاز دارید که به کمک این ابزار ها بتوانید به تشخیص خرابی برد و یافتن قطعات معیوب برد بپردازید که ضروری ترین این ابزار ها شامل موارد زیر می گردد:
1. منبع تغذیه: برای تأمین انرژی مورد نیاز گوشی باید به کمک منبع تغذیه جریان مورد نیاز برای تست جریان کشی را محیا کنیم.
2. مولتی‌متر: برای اندازه‌گیری جریان و ولتاژ به صورت دقیق از مولتی متر کمک می گیرم تا به تست شدت جریان A آمپر و ولتاژ V بپردازیم همچنین مولتی متر شما باید به قابلیت تست دیود نیز مجهز باشد.
3. پراپ منبع تغذیه یا کابل پاور: برای تنظیم ولتاژ و اتصال منبع تغذیه به گوشی باید از کابل پراپ منبع تغذیه یا کابل پاور منبع تغذیه استفاده کنیم تا جریان مورد نیاز را به برد گوشی متصل کنیم.
4. دوربین حرارتی دستگاهیست اختیاری ولی حرفه‌ای که به کمک آن می توانید در کمترین زمان قطعه ای که دچار جریان کشی بیش از حد است و دمای بسیار بالایی نسبت به باقی قطعات دارد را شناسایی کنید البته می توانید از اسپری فریز کننده قطعات موبایل برای عیب یابی قطعات مورد نظر استفاده کنید.
5. مایع تینر، مایع فکلس، اسپری خشک و برس تمیز کننده قطعات که به کمک آنها می توانید قبل از عیب یابی تمامی قطعات روی برد را از هرگونه چربی و گرد و خاک تمیز نمایید و برد مورد نظر را برای تست جریان کشی آماده کنید.
6. لوپ و میکروسکوپ که به کمک آن می توانید ریز ترین قطعات را مشاهده کنید و به کمک مولتی متر با پراپ سوزنی به تست قطعات روی برد بپردازید.

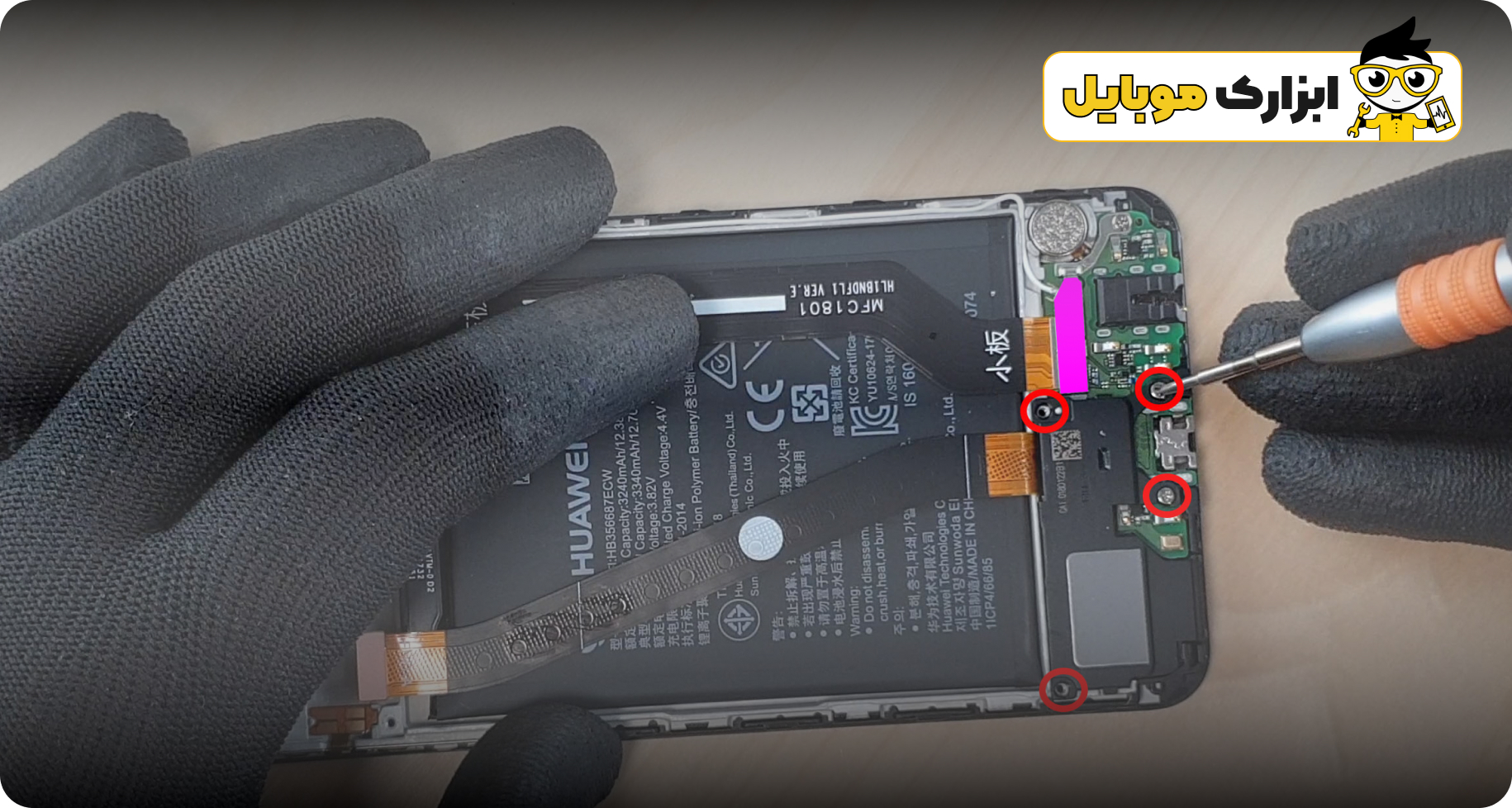

مراحل تست جریان کشی موبایل
1. آماده‌سازی گوشی برای تست جریان کشی:
قبل از شروع تست، باید گوشی را به طور کامل خاموش کرده و باتری گوشی را از دستگاه خارج کنید.
2. اتصال منبع تغذیه به برد گوشی:
ابتدا شدت جریان A آمپر (1.7A تا 2.2A آمپر) و ولتاژ V مورد نیاز گوشی (3.7V تا 4.4V ولت) که با نوع باتری گوشی مطابقت دارد را برروی منبع تغذیه تنظیم می کنیم سپس کابل پاور را به منبع تغذیه متصل کرده و سوکت کابل پاور را برروی برد گوشی وصل می کنیم.
3. مشاهده جریان کشی از روی منبع تغذیه:
پس از اتصال کابل پاور به گوشی از روی منبع تغذیه جریان کشی گوشی مورد نظر را مشاهده میکنیم این مقدار جریان باید در محدوده طبیعی باشد، اگر جریان بیش از حد بالا یا پایین بود، نشانه‌ای از وجود مشکل در گوشی است.
4. تحلیل و بررسی نتایج تست جریان کشی گوشی:
اگر جریان کشی گوشی در محدوده طبیعی بود، نشان‌دهنده عدم وجود مشکلات جدی است. اما اگر جریان بیش از حد بالا بود، ممکن است مشکل در قطعات الکترونیکی یا اتصال کوتاه باشد. در این صورت، باید قطعات مختلف گوشی را به کمک مولتی متر از نظر تست خازن، تست اتصال کوتاه و … بررسی و تست کنید تا منبع مشکل را پیدا کنید.
نکات مهم در تست جریان کشی گوشی:
1- در زمان اتصال کابل پاور منبع تغذیه یا پراپ حتماً سیم‌ها را به درستی و با دقت به گوشی متصل کنید در صورتی که سوکت کابل پاور را به صورت برعکس برروی برد گوشی متصل کنید ممکن است مقدار جریان کشی را به درستی به شما نمایش ندهد پس حتما سوکت کابل پاور را به درستی برروی برد قرار دهید.
2- مراقبت از قطعات گوشی در هنگام تست یکی از نکاتیست که باید به آن توجه کنید، حتما قبل از اتصال کابل پاور به برد گوشی جریان منبع تغذیه را به درستی تنظیم کنید زیرا ولتاژ و شدت جریان بیش از حد ممکن است به قطعات موبایل آسیب برساند و باعث سوختن قطعات برد گوشی شود.
3- استفاده از ابزار تعمیرات موبایل مناسب باعث افزایش دقت در تست جریان کشی گوشی می گردد پس در انتخاب نوع تجهیزات تعمیرات موبایل خود دقت کنید.
حالت‌های مختلف تست جریان کشی
| وضعیت گوشی | جریان مصرفی نرمال | نشانه مشکل |
|---|---|---|
| گوشی خاموش است دکمه پاور زده شده | 0 | گوشی روشن نمی شود جریان هم نمی کشد |
| گوشی خاموش است و دکمه پاور زده نشده و جریان کشی دارد | 0 تا 0.02 آمپر | اگر بیشتر باشه → احتمال اتصال کوتاه |
| دکمه پاور زده شد | 0.15 تا 0.4 آمپر | اگر بالا نره → مشکل در مدار روشن شدن |
| گوشی کامل روشن | 0.5 تا 1.5 آمپر | اگر ثابت نمونه → مشکل در مدار شارژ یا باتری |
تست جریان کشی گوشی خاموش
در این حالت، پس از اتصال گوشی به منبع تغذیه و فشردن دکمه پاور، هیچ تغییری در مقدار جریان مشاهده نمی‌شود.
برای بررسی این وضعیت:
ابتدا دکمه پاور را به لحاظ ظاهری و اتصالات روی برد بررسی کنید تا از سلامت و اتصال سوکت فلت پاور گوشی برروی برد مطمعن شوید.
سپس گوشی را به شارژر گوشی متصل کرده و با مولتی‌متر جریان پایه را اندازه‌گیری کنید. این مقدار باید برابر با ولتاژ باتری باشد.
اگر جریان پایه درست نبود، مسیر بین دکمه پاور، آی سی تغذیه و باتری گوشی را با استفاده از نقشه شماتیک دستگاه بررسی کنید.

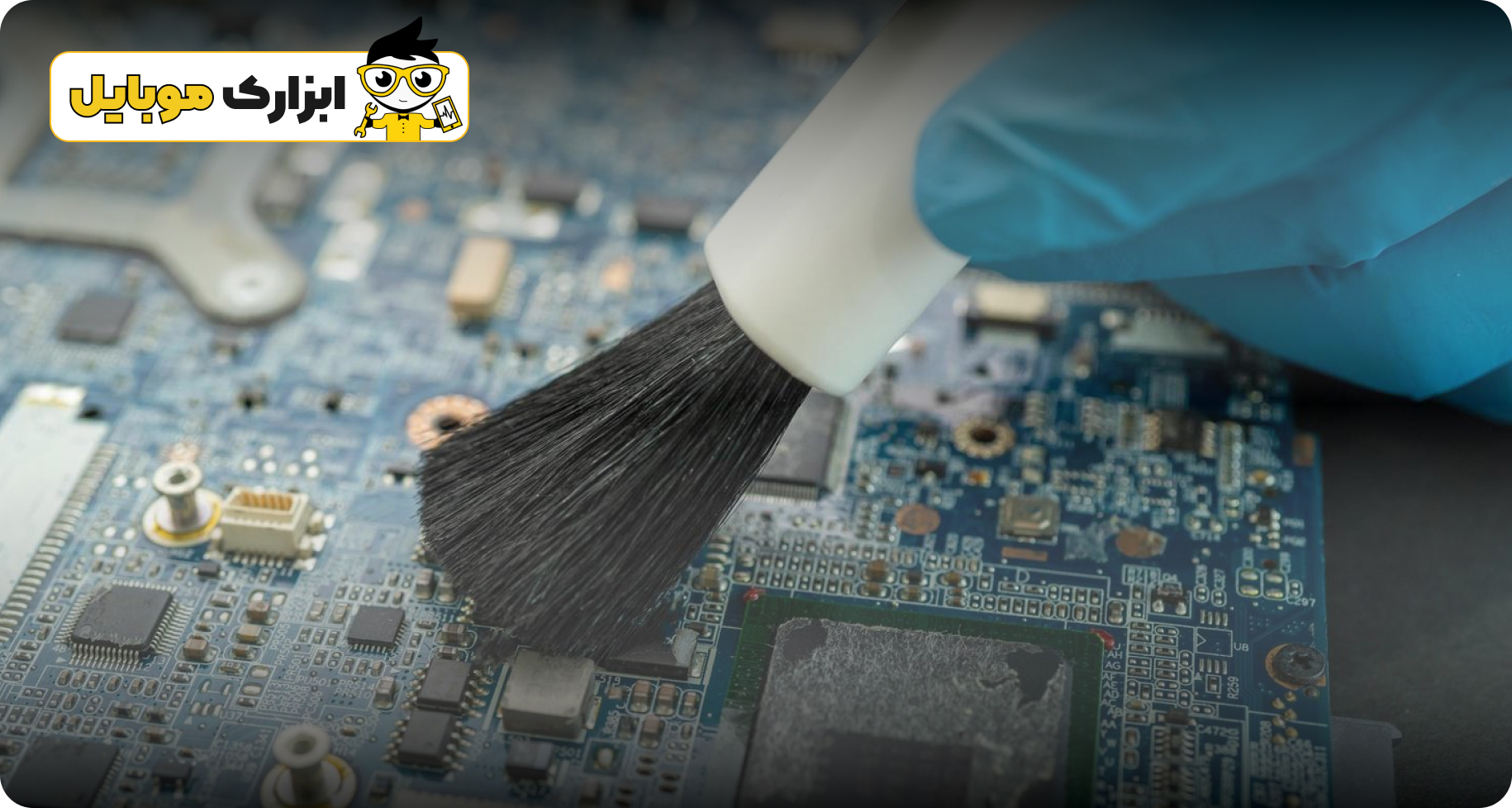

جریان کشی به علت آب‌خوردگی:
در صورتی که گوشی مورد نظر در آب افتاده باشد، ممکن است قبل از فشردن دکمه پاور جریان کشی رخ دهد در این حالت معمولاً به دلیل سولفاته شدن یا تجمع قلع اضافی در برد رخ می‌دهد. برای رفع این مشکل:
ابتدا اتصالات و قطعات اصلی شامل دوربین گوشی، ال سی دی، سیم کارت و فلت ها و… را از روی برد جدا کنید و تنها برد گوشی را با مایع اولتراسونیک، تینر و برس تمیز کننده برد به خوبی شستشو دهید و پس از خشک نمودن آن قطعات مورد نظر را دوباره متصل کنید و تست جریان کشی گوشی را مجددا انجام دهید.
اگر مشکل همچنان وجود داشت، قطعاتی که داغ می‌شوند را جدا یا تعویض نمایید یا به تعمیر آنها بپردازید و دوباره بررسی کنید.
جریان کشی بالا پس از فشردن دکمه پاور
در این زمان ممکن است پس از فشردن دکمه پاور، گوشی در یک جریان ثابت بالا بماند و روشن نشود، این مشکل معمولاً ناشی از خرابی آی سی‌های تغذیه، پی اف یا آی سی لایت است که برای تشخیص و رفع این مشکل قطعات داغ شده را شناسایی و تعویض کنید.
در صورتی که قبل از فشردن دکمه پاور نیز جریان کشی وجود دارد و با فشردن دکمه پاور این جریان افزایش می‌یابد، این مشکل به احتمال زیاد مربوط به آی سی یا پی اف است.
جریان کشی بالا از منبع تغذیه
اگر بعد از فشردن دکمه پاور، گوشی جریان بالایی از منبع تغذیه می‌کشد، باید قطعات متصل به جریان باتری مانند آی سی‌های پی اف، آی سی تغذیه، آی سی وای فای و رگولاتورهای مسیر را بررسی کنید.
در صورت خرابی هر یک از این قطعات، شما می توانید این قطعات را به کمک شابلون موبایل و خمیر قلع ریبال و مجددا پایه سازی کنید یا این قطعات را تعویض نمایید. همچنین ممکن است خازن‌ها یا مقاومت‌های کوچک دچار اتصال کوتاه شده باشند که در این صورت باید آنها را از مدار حذف یا جایگزین کنید.

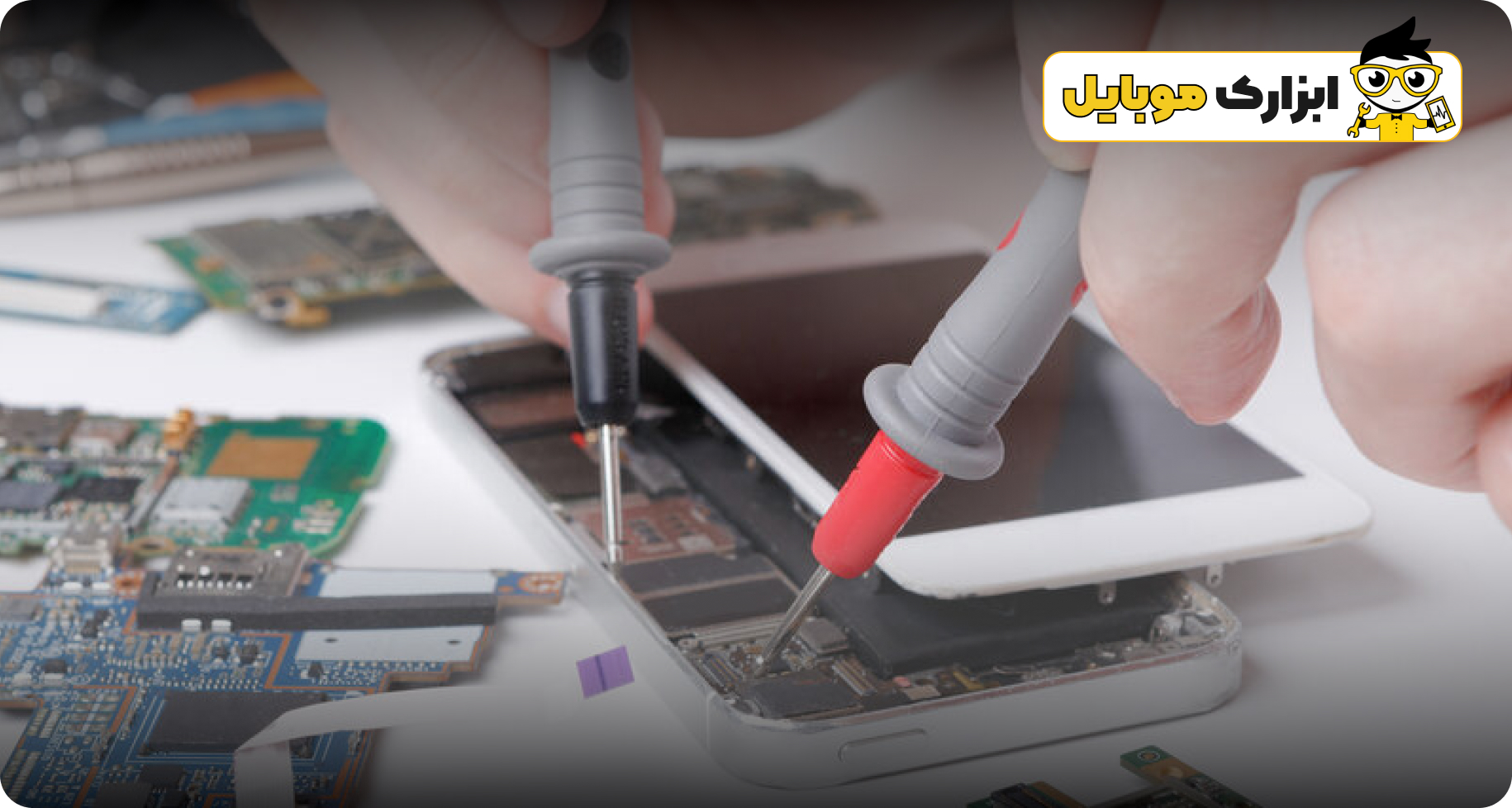

جریان کشی لحظه‌ای
این حالت زمانی رخ می‌دهد که پس از فشردن دکمه پاور، جریان گوشی روی یک مقدار ثابت باقی می ماند و مقدار ثابت جریان بسته به نوع گوشی متفاوت است:
زمانی که جریان 0.01 آمپر است می‌تواند نشانه خرابی آی سی باشد.
جریان 0.01 تا 0.04 آمپر ممکن است به دلیل خرابی سی پی یو باشد.
جریان 0.03 تا 0.06 آمپر معمولاً به خرابی آی سی تغذیه و اس ام دی‌های مرتبط اشاره دارد. در برخی موارد، جریان کشی لحظه‌ای پس از فشردن دکمه پاور و قبل از بازگشت به صفر نشان‌دهنده مشکلات نرم‌افزاری یا خرابی آی سی هارد است.
سوالات متداول
1- آیا تست جریان کشی ممکن است به گوشی آسیب برساند؟
اگر به درستی انجام نشود، بله. اتصال نادرست سیم‌ها یا استفاده از ولتاژ نامناسب می‌تواند به قطعات گوشی آسیب برساند. بنابراین، دقت و استفاده از ابزارهای مناسب بسیار مهم است.
2- آیا تست جریان کشی نیاز به تخصص خاصی دارد؟
بله، انجام تست جریان کشی نیاز به آشنایی با اصول الکترونیک و کار با ابزارهای اندازه‌گیری دارد. اگر تخصص کافی ندارید، بهتر است از یک تعمیرکار ماهر کمک بگیرید.
3- چه زمانی باید تست جریان کشی انجام شود؟
هنگامی که گوشی شما با مشکلاتی نظیر مصرف باتری غیرمعمول، گرم شدن بیش از حد، یا عدم شارژ صحیح مواجه است، تست جریان کشی می‌تواند به تشخیص مشکل کمک کند.
4- اگر گوشی جریان نمی‌کشه، مشکل از کجاست؟
در صورتی که گوشی مورد نظر با فشردن کلید پاور هیچ جریانی نمیکشد ممکن است به عوامل زیر بستگی داشته باشد که باید در ابتدا بررسی شوند:
فیوز یا مسیر تغذیه قطع شده
آی‌سی تغذیه دچار مشکل است
اتصال ضعیف یا خراب شدن کلید پاور گوشی
شورت کامل در ورودی ولتاژ
5- آیا تست جریان‌کشی برای همه‌ی مشکلات کافیست؟
نه، از تست جریان کشی گوشی بیشتر برای تشخیص مشکلات سخت‌افزاری برق‌رسانی استفاده می شود، برای مشکلات نرم‌افزاری یا آی‌سی‌های دیجیتال باید از روش‌های تکمیلی مثل تست هیت، تعویض آی‌سی، یا ریبال استفاده نمود.
6- مقدار نرمال جریان گوشی سالم چقدر است؟
| وضعیت | جریان نرمال |
|---|---|
| خاموش | 0 تا 0.03 آمپر |
| بعد از زدن پاور | 0.2 تا 0.4 آمپر |
| روشن کامل | 0.5 تا 1.5 آمپر (بسته به مصرف CPU و LCD) |
از این مقاله فهمیدیم که تست جریان کشی موبایل در جهت تشخیص اتصال کوتاه (short circuit) در بخش‌هایی مثل آی‌سی‌ها، خطوط تغذیه، یا خازن‌ها و بررسی مصرف غیرطبیعی جریان که نشان دهنده درست کار نکردن یکی از قطعات روی برد است و تست جریان کشی در زمان روشن شدن گوشی یا جریان‌کشی در حالت خاموش و تحلیل عملکرد باتری یا مدار شارژ گوشی صورت می گیرد که تست جریان کشی گوشی عملیست تخصصی که نیاز به دانش و مهارت و ابزار تعمیرات موبایل مناسب شامل منبع تغذیه، مولتی متر دقیق، اسپری فریز کننده قطعات یا دوربین حرارتی، نقشه شماتیک برد و… دارد که می توانید از ابزارک موبایل انواع ابزار تعمیرات موبایل برای تست جریان کشی گوشی، قطعات موبایل، باتری گوشی و… را با کیفیت اصلی و ضمانت تست 7 روزه خریداری کنید. امیدواریم در این مقاله توانسته باشیم شما را در این زمینه راهنمایی کند.
در صورتی که این مقاله برای شما مفید بود خوشحال می شویم که نظرات خود را در مورد با تست جریان کشی گوشی بنویسید.
